Noutăți în sistemele magnetice de fixare: tipuri și utilizări practice

Sisteme magnetice de fixare pentru utilizare profesională: tipuri, alegere și sarcină

Sistemele magnetice de fixare permit prinderea rapidă a obiectelor pe structuri metalice, fără sudură, lipire sau găurirea suportului. Sunt folosite în ateliere, fabrici, depozite, magazine, birouri și la montarea echipamentelor tehnice.

• Aflați cum funcționează un suport magnetic și cu ce diferă de un magnet simplu.
• Descoperiți variante plate, cilindrice, filetate și cauciucate.
• Alegeți între filet exterior, filet interior, gaură pentru șurub și cârlig.
• Evaluați corect forța de desprindere și sarcina reală.
• Înțelegeți de ce un cârlig magnetic susține mai puțin pe perete decât pe tavan.

La baza acestor produse se află un magnet permanent montat într-o carcasă de oțel. Carcasa concentrează fluxul magnetic spre suprafața activă și mărește forța de menținere. Spre deosebire de un magnet simplu, ansamblul este pregătit pentru o metodă precisă de montaj: gaură înecată, filet interior sau exterior, tijă filetată, cârlig, inel ori protecție din cauciuc.

Ce este un sistem magnetic de fixare și cum funcționează?

Este un ansamblu alcătuit dintr-un magnet și, de regulă, o carcasă de oțel. Carcasa protejează parțial magnetul împotriva solicitărilor mecanice și dirijează fluxul spre latura de lucru deschisă. La același diametru, un sistem magnetic tip oală poate avea o forță de fixare mai mare decât un magnet neodim sau feritic necarcasat, însă este de obicei puternic numai pe suprafața activă.

Avantajele principale

• instalare rapidă, fără modificarea suportului din oțel;
• repoziționare și demontare ușoare;
• forță mare la dimensiuni compacte;
• posibilitatea de a monta un cârlig, mâner, suport sau alt element constructiv;
• reutilizare fără găuri;
• gamă largă de filete, dimensiuni și execuții.

Unde se folosesc?

Pe rafturi, grinzi, cadre de utilaje, tablouri electrice, dulapuri metalice și profile din oțel, pentru:

• fixarea apărătorilor, panourilor și elementelor de protecție;
• suspendarea cablurilor, corpurilor de iluminat, indicatoarelor și uneltelor;
• montarea senzorilor, camerelor, aparatelor de măsură și semnalizării;
• fixarea temporară a dispozitivelor în producție;
• organizarea atelierelor și depozitelor;
• montarea materialelor publicitare, mânerelor, inelelor și cârligelor.

Sisteme magnetice plate

Au înălțime constructivă redusă și suprafață activă mare. Sunt potrivite când suportul trebuie să se așeze direct pe oțel și să ocupe cât mai puțin spațiu.

Cu gaură pentru șurub cu cap înecat

Gaura permite fixarea ansamblului pe lemn, plastic sau o altă construcție. Capul șurubului intră în corp și nu incomodează pe latura de lucru. Sistemul se prinde cu șurub de obiectul care urmează să fie fixat magnetic, nu de suprafața de oțel de care trebuie să se atragă.

Cu filet

Filetul interior sau exterior permite montarea unui mâner, șurub, inel, suport, distanțier ori cârlig, fără lipirea sau prelucrarea magnetului.

Sisteme magnetice cu tijă și filet

Sunt destinate ansamblurilor tehnice în care suportul se leagă de un profil sau de o piesă constructivă. Există variante cu tijă și filet exterior, tijă și filet interior, corp cilindric cu sau fără filet și carcase cilindrice din alamă cu toleranțe precise.

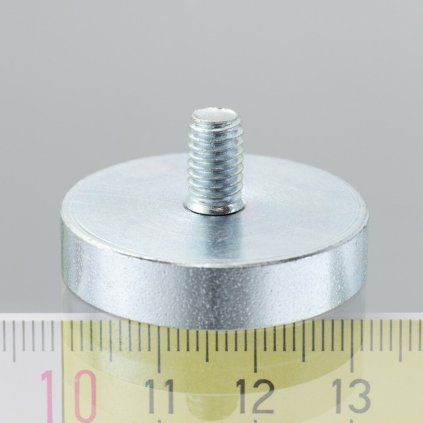

Filet exterior

Se înșurubează într-o piuliță, o gaură filetată sau un profil. Este util pentru mânere, dispozitive, senzori și sisteme de fixare temporară, ușor de repoziționat fără găurirea structurii din oțel.

Filet interior

Primește un șurub, o tijă filetată, un cârlig ori un inel și transformă ansamblul într-o bază magnetică universală.

Execuții cilindrice

Se montează adesea într-o gaură pregătită dintr-o piesă, un dispozitiv, o închidere sau un sistem automatizat.

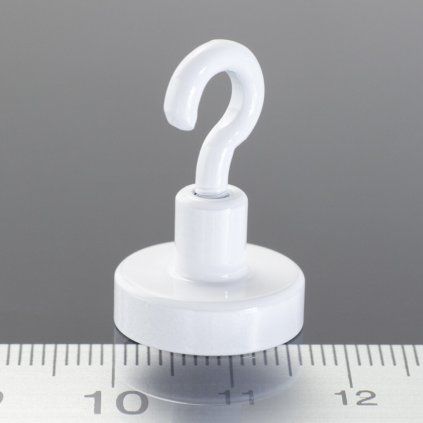

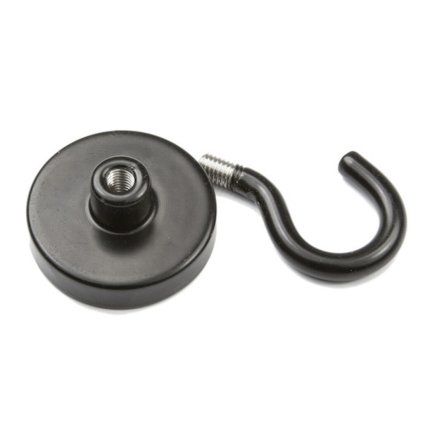

Cârlige magnetice

Un cârlig magnetic este format dintr-o bază magnetică filetată și un cârlig demontabil. Se aplică direct pe un suport de oțel potrivit, fără găurire sau lipire.

Ce puteți suspenda?

• unelte și accesorii de lucru;
• cabluri, prelungitoare și furtunuri ușoare;
• corpuri de iluminat și decorațiuni;
• panouri informative și materiale publicitare;
• echipamente de bucătărie sau atelier;
• organizatoare ușoare.

De ce susține mai puțin pe perete decât pe tavan?

Forța de desprindere este măsurată, de regulă, perpendicular pe o placă groasă de oțel. Pe tavan, sarcina acționează aproximativ în aceeași direcție. Pe perete, ea solicită suportul lateral, iar frecarea devine decisivă. Alunecarea poate începe la o greutate mult mai mică decât forța de desprindere declarată.

Cum măriți stabilitatea pe verticală?

• Folosiți o suprafață de oțel curată, plană și suficient de groasă.
• Îndepărtați praful, grăsimea și rugina desprinsă.
• Alegeți un diametru mai mare.
• Folosiți un suport cauciucat, cu frecare mai mare.
• Stabiliți sarcina sigură printr-o probă practică.

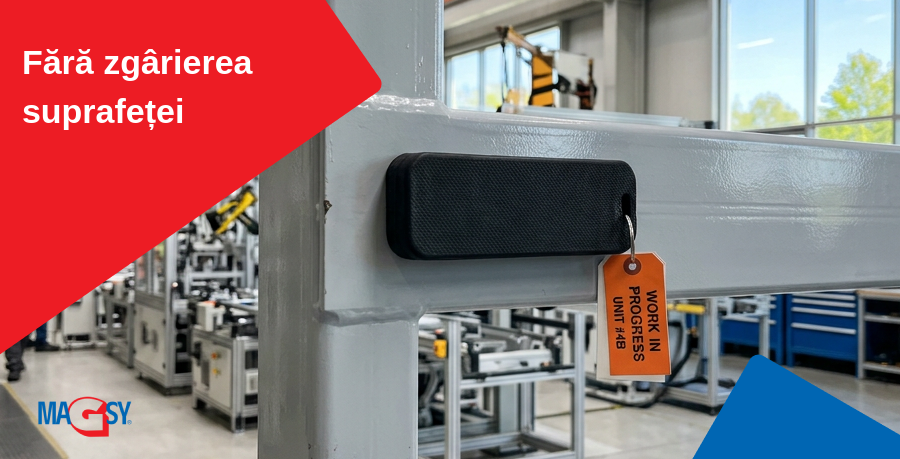

Sisteme magnetice cauciucate

Stratul protector reduce riscul zgârierii suportului și mărește frecarea. Totuși, cauciucul creează o mică distanță între magnet și oțel, astfel că forța de desprindere perpendiculară poate fi mai mică decât la o piesă comparabilă fără cauciuc. La solicitare laterală, frecarea suplimentară poate oferi o stabilitate mai bună.

Neodim sau ferită?

Sisteme cu magnet neodim

Oferă forță mare la diametre relativ mici și sunt potrivite pentru construcții compacte, suporturi mobile și aplicații în care contează raportul forță/dimensiune.

Sisteme cu magnet feritic

Sunt de obicei mai slabe și mai voluminoase, dar pot fi suficiente pentru aplicații simple, fără cerințe ridicate de forță.

Cum evaluați corect forța de desprindere?

Forța de desprindere este valoarea necesară separării suportului de contrapiesa din oțel în condiții definite, nu o sarcină garantată în orice utilizare. Rezultatul real depinde de:

• tipul și grosimea oțelului;
• planeitatea și curățenia suprafeței;
• mărimea zonei de contact;
• vopsea, lac, cauciuc sau alte straturi intermediare;
• direcția sarcinii;
• vibrații, șocuri și mișcări dinamice;
• temperatură și mediu;
• uzura ori deteriorarea suportului.

Forța maximă se obține cu toată suprafața activă pe o placă de oțel curată, plană și suficient de groasă. Pentru montaj vertical, vibrații sau mișcare, prevedeați o rezervă mare și testați ansamblul în poziția reală.

Cum alegeți sistemul potrivit?

• Gaură înecată: pentru fixarea bazei de obiectul care va fi susținut.
• Filet interior: pentru șurub, cârlig, inel sau tijă filetată.
• Filet exterior: pentru înșurubare în suport, piuliță ori construcție.
• Cârlig: pentru suspendare rapidă, fără alte piese.
• Protecție din cauciuc: pentru suprafețe vopsite și rezistență sporită la alunecare.

Montajul corect

1. Verificați tipul și dimensiunea filetului.
2. Curățați suprafața activă și suportul din oțel.
3. Strângeți piesa uniform, fără forță excesivă.
4. Evitați solicitarea laterală a filetului dacă produsul nu este proiectat pentru aceasta.
5. Așezați întreaga suprafață activă pe suport.
6. Testați treptat, mărind controlat sarcina.

Cum se demontează în siguranță?

Un suport puternic se desprinde mai ușor prin înclinare peste o muchie sau prin glisare laterală decât prin tragere perpendiculară. Protejați degetele și suprafața împotriva prinderii și zgârierii.

Se pot folosi în exterior?

Depinde de material, acoperire și construcție. Cârligele obișnuite și suporturile neodim nichelate sunt adesea destinate mediilor interioare uscate. Umiditatea poate coroda carcasa, filetul și magnetul; pentru exterior, alegeți un produs protejat corespunzător și respectați condițiile producătorului.

Siguranță

• Nu montați suporturi obișnuite deasupra zonelor în care circulă persoane.
• Asigurați mecanic obiectele grele sau periculoase.
• Păstrați magneții mici și piesele demontabile departe de copii.
• Protejați degetele împotriva prinderii.
• Nu lăsați suporturile puternice să se izbească între ele.
• Păstrați distanța față de obiectele sensibile la câmp magnetic.
• Nu depășiți temperatura maximă de lucru.
• Nu folosiți în ansambluri importante un suport corodat sau deteriorat.

Produse recomandate

Întrebări frecvente

Care este diferența dintre un magnet și un suport magnetic capsulat?

Magnetul simplu acționează din mai multe laturi. Carcasa unui sistem magnetic concentrează efectul pe o suprafață de lucru și oferă o interfață de montaj.

Ce este, concret, un sistem magnetic de fixare?

Este un magnet permanent introdus într-o carcasă constructivă, prevăzută, după caz, cu gaură, filet, tijă, cârlig sau alt element de montaj.

Cum aleg dimensiunea?

După forța necesară, spațiul disponibil, grosimea oțelului și direcția solicitării. Diametrul mai mare ajută, dar contează și materialul magnetic și construcția carcasei.

Ține pe inox?

Depinde de sortimentul de inox. Verificați suportul cu un magnet de probă.

Pe ce suprafață ține cel mai bine?

Pe o placă de oțel curată, netedă, plană și suficient de groasă. Nu ține pe aluminiu, cupru, alamă, lemn, sticlă sau plastic fără o contrapiesă din oțel.

Care este diferența dintre filet interior și exterior?

În filetul interior se înșurubează o piesă; filetul exterior intră într-o piuliță sau într-o gaură filetată.

Când folosesc varianta cauciucată?

Pe suprafețe vopsite, lustruite sau sensibile, pentru protecție și rezistență laterală mai mare.

La ce servește o tijă filetată?

Permite legarea bazei magnetice de un mâner, profil sau altă componentă care urmează să fie fixată repetat pe oțel.

Când folosesc un cârlig magnetic?

Pentru suspendare rapidă și temporară pe rafturi, utilaje, structuri și dulapuri metalice, fără găurire.

Se poate folosi în exterior?

Numai dacă produsul este declarat potrivit. Variantele nichelate sau vopsite obișnuite pot coroda după expunerea îndelungată la umezeală.

Poate slăbi în timp?

În condiții corecte este stabil; îl pot slăbi temperatura excesivă, coroziunea, deteriorarea mecanică sau un câmp magnetic opus puternic.

Cum se desprinde o bază puternică?

De regulă, mai ușor prin înclinare peste o muchie sau glisare laterală decât prin tragere perpendiculară. Protejați degetele.

Poate fi folosit pentru ridicarea sarcinilor?

Nu. Un suport magnetic obișnuit nu înlocuiește un dispozitiv magnetic de ridicare certificat.

Poate fi singura asigurare a unui obiect suspendat?

Nu atunci când desprinderea ar putea provoca vătămări sau pagube. Adăugați o asigurare mecanică.

Cum evit zgârierea?

Folosiți o variantă cauciucată și curățați ambele suprafețe; praful și așchiile pot zgâria chiar și prin stratul de protecție.

Concluzie

Sistemele magnetice permit fixări rapide și reutilizabile pe oțel. Alegerea corectă ține seama de tipul de montaj, forța de desprindere, direcția solicitării, suport, interstițiu, temperatură și umiditate. Testați întotdeauna ansamblul în condiții reale și asigurați mecanic obiectele grele, valoroase sau amplasate în zone cu risc.
