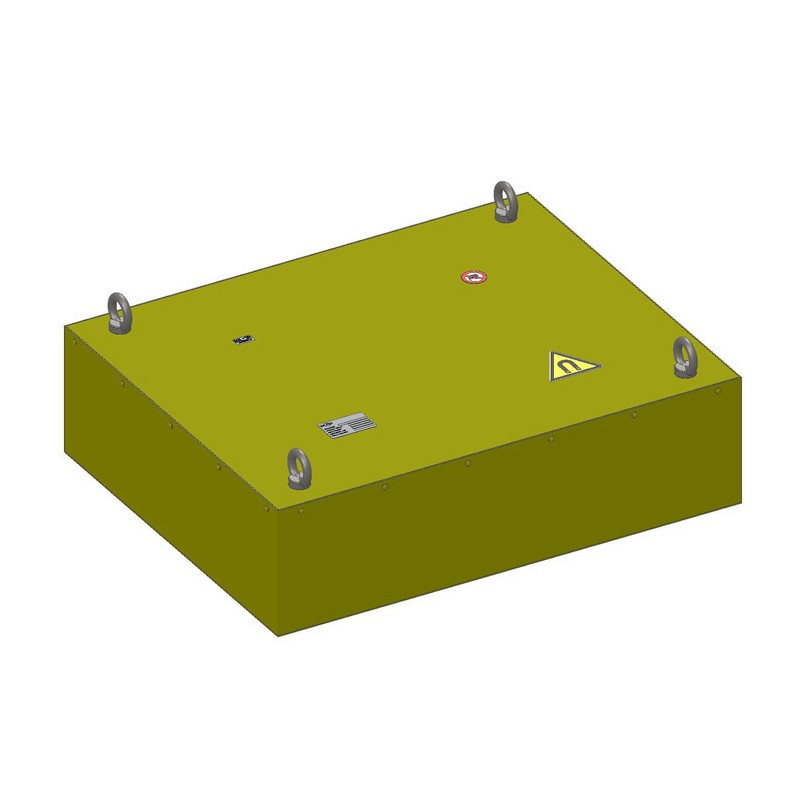

Placă magnetică MD modelul 3 - 835x667x227

/
Înainte de a comanda produsul, vă rugăm să citiți condițiile de securitate și manipulare.

62003
8595133916226
În stoc
Expediem luni
23.293,62 Lei/buc 19.574,47 Lei Fără TVA
În stoc
Expediem luni

Un text mai detaliat poate fi găsit AICI

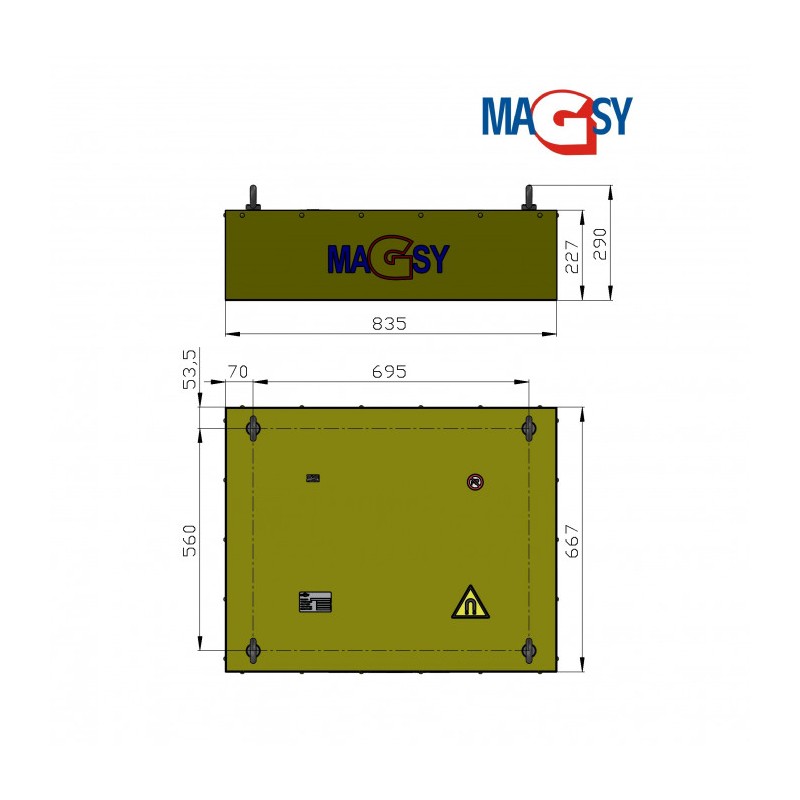

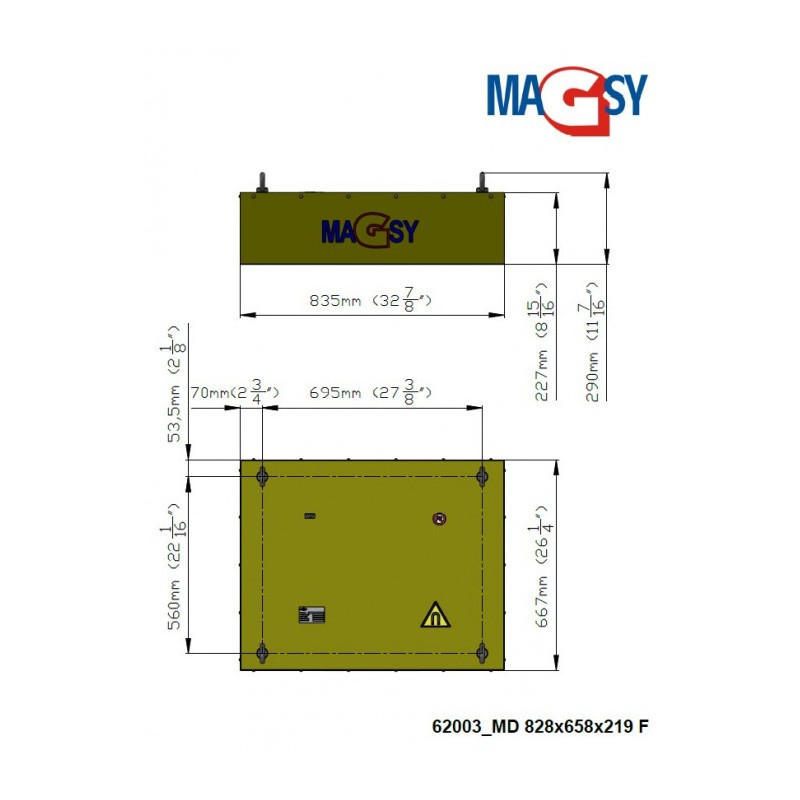

Caracterisctici

Tip Ferită
Lungime 835 mm
Rezistența termică 45 °C
Înălțime 227 mm
Marcaj MD 835x667x227 F
Greutate (kg) 615
Lățime (mm) 667 mm

Informații importante

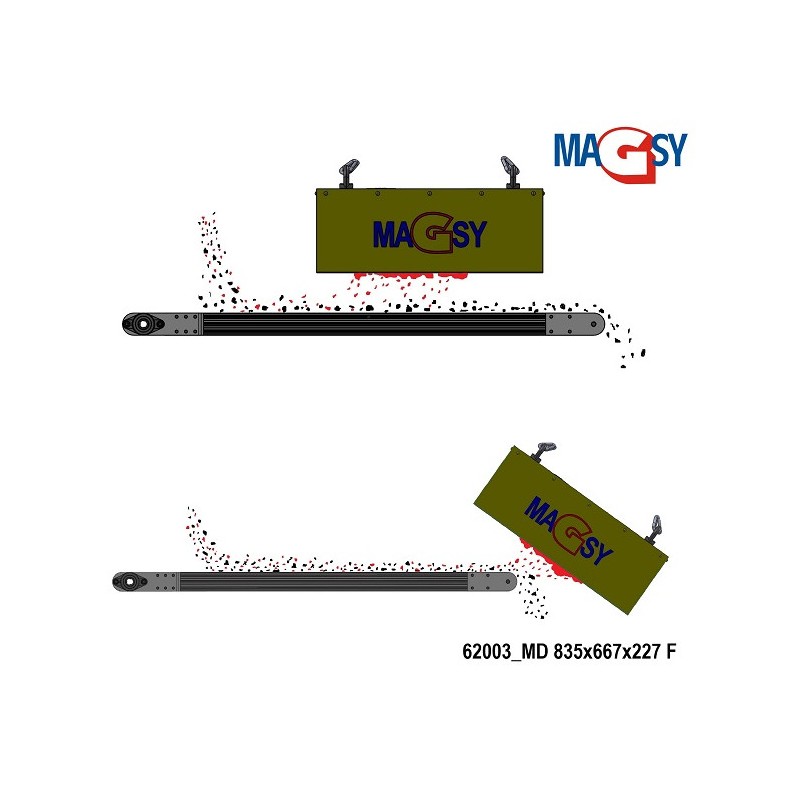

Separatorul magnetic de deasupra benzii transportoare (placa magnetică) este potrivit pentru separarea impurităților feromagnetice mai mari din materialele ușor permeabile în timpul transportului acestora pe banda transportoare. Viteza maximă a benzii transportoare care transportă materialul poate fi de 1,5 metri pe secundă. Este o placă magnetică care apucă metalul feromagnetic, iar metalul feromagnetic este prins și menținut pe ea prin forță magnetică. Metalele magnetice sunt apoi îndepărtate manual. Instalarea plăcii magnetice este posibilă doar conform galeriei de imagini (nu instalați placa magnetică în alt mod decât cel prezentat în imagini fără permisiunea expresă a producătorului). În cazul în care imaginile care prezintă exemple de instalare a plăcii magnetice nu vă sunt clare și vă sunt de neînțeles, vă rugăm să vă adresați producătorului înainte de a achiziționa placa magnetică. Placa magnetică (separatorul magnetic) este furnizată fără o structură pentru agățarea/instalația acesteia. Aceasta este prevăzută cu 4 urechi de agățat pentru a agăța placa magnetică. Structura de agățare a plăcii magnetice (nu este inclusă) trebuie să fie suficient de rigidă și puternică pentru a preveni devierea nedorită și transmiterea oricăror vibrații către placa magnetică. Recomandăm utilizarea unor umerașe cu înălțime reglabilă datorită posibilității de a regla înălțimea de suspendare a plăcii magnetice și de a se apropia astfel mai mult de materialul care trebuie transportat pentru o mai mare eficiență.

Termenul imperfecțiuni feromagnetice pe care îl folosim în acest text se referă exclusiv la metalele complet magnetice, cum ar fi fierul, nichelul, cobaltul și aliajele care conțin fier și nu la materialele paramagnetice, foarte subtil magnetice. Impurități feromagnetice cu o fracțiune (dimensiune) de la 20 mm diametru până la 100 mm diametru sau comparabile ca dimensiune 20x20x20 mm - 100x100x100 mm, greutate maximă 5 kg/1 bucată. Prin descrierea de mai sus, se înțelege dimensiunea obișnuită a acestor impurități feromagnetice metalice. În cazul în care există riscul ca impuritățile/obiectele metalice feromagnetice ascuțite să fie ascuțite, placa magnetică poate fi deteriorată/înțepată. În acest caz, este necesar să se verifice mai regulat starea părții inferioare a plăcii magnetice.

Localizarea poziției plăcii magnetice cât mai aproape posibil de materialul transportat și înălțimea acesteia (înălțimea materialului transportat) pe banda de transport au o influență foarte importantă asupra calității separării magnetice (preluarea impurităților metalice feromagnetice). Înălțimea materialului de transportat nu trebuie să depășească 100 mm (sau mai puțin pentru anumite tipuri de materiale, a se vedea lista de materiale de mai jos) pe toată lățimea materialului de transportat, iar distanța plăcii magnetice de la marginea superioară a materialului de transportat nu trebuie să depășească 100 mm (ceea ce înseamnă distanța până la suprafața inferioară a plăcii magnetice). De asemenea, este foarte important, pentru a obține o eficiență maximă, să se îndepărteze toate părțile metalice magnetice ale benzii transportoare în care este instalată placa magnetică, mesele cu role trebuie înlocuite cu unele nemagnetice sau, în partea în care este instalată placa magnetică, eliminate complet, partea din structura de susținere a benzii transportoare de sub placa magnetică trebuie înlocuită cu oțel nemagnetic; în cazul instalării deasupra rolei de întoarcere a benzii transportoare, trebuie exclusă și aici prezența structurilor și elementelor de fier magnetic, iar rola de întoarcere trebuie înlocuită cu una nemagnetică. În plus, banda transportoare nu trebuie să fie prevăzută cu suporturi metalice/magnetice. În cazul suspendării deasupra unei benzi transportoare care este înclinată, placa magnetică trebuie, de asemenea, să fie instalată la același unghi, astfel încât înălțimea de suspendare să fie identică în toate punctele de deasupra benzii transportoare. În caz contrar, se va produce o reducere semnificativă a forței de prindere magnetică a plăcii magnetice.

Atenție, de asemenea, la necesitatea de a menține un spațiu de manevră suficient în jurul plăcii magnetice instalate pentru deplasarea în siguranță a două persoane, în principal pentru curățare (îndepărtarea resturilor feromagnetice prinse) și pentru întreținere, reparații și service. Din aceste motive, este necesar, de asemenea, să se mențină o opțiune de mers în jurul întregii plăci magnetice. Nu este permisă operarea, întreținerea sau service-ul plăcii magnetice de pe scări sau de pe orice platforme instabile care nu sunt aprobate de inginerii de securitate. În cazul în care nu sunteți în măsură să asigurați acest lucru, placa magnetică trebuie să fie demontată pentru fiecare operațiune de service/reparare/întreținere și întreținută într-un loc în care este asigurată siguranța maximă a personalului de service. Pentru a facilita demontarea, vă recomandăm să instalați un dispozitiv de ridicare adecvat direct deasupra plăcii magnetice, astfel încât aceasta să poată fi demontată în siguranță în orice moment. Acest dispozitiv de ridicare nu este inclus împreună cu placa magnetică.

Dacă nu sunteți în măsură să furnizați cele de mai sus din orice motiv, dacă tehnologia dvs. nu vă permite să faceți acest lucru sau dacă există alte circumstanțe, contactați tehnicienii și personalul nostru instruit înainte de a achiziționa acest produs, care vă vor sfătui și vă vor recomanda alte modalități de instalare.

Materialele permeabile flexibile (termenul pe care îl folosim în acest text) sunt acele materiale care sunt fluide, neaglomerate, neaderente, uscate și fără cocoloașe, de forme și dimensiuni regulate. Exemple de astfel de materiale, de asemenea transportate pe benzi transportoare, sunt prezentate mai jos. Fracția maximă (mărimea) și regularitatea dimensiunilor materialului transportat pot fi de până la un diametru maxim de 15 mm (15x15x15 mm). Pentru unele materiale chiar mai puțin, indicăm întotdeauna unde este necesară o fracție mai mică.

* Exemple de materiale din care puteți folosi această placă magnetică pentru a capta contaminanți magnetici:

  • asfalt concasat (fracțiune max. 5 mm, înălțime pe banda transportoare max. 30 mm)
  • ciment
  • cereale, diverse tipuri
  • zahăr cristalizat
  • fară de zahăr
  • linte
  • șpan de lemn mărunțit (fracțiune maximă de 5 mm)
  • fructe de cacao zdrobite
  • cabluri zdrobite (ATENȚIE! oțelul inoxidabil și alte metale neferoase nu sunt separate de separatorul magnetic, fracție maximă 3-5 mm)
  • agregate concasate (fracție maximă 5 mm, înălțimea maximă a materialului transportat 30 mm)
  • butelii de sticle PET zdrobite
  • mucete din plastic zdrobite
  • plastice concasate
  • anvelope mărunțite (fracțiune de până la 10 mm, înălțimea materialului transportat max. 50 mm)
  • fasole (toate tipurile)
  • granulat de cauciuc
  • graniță de cauciuc
  • argilă pentru fabricarea cărămizilor (fracțiune max. 3 mm, înălțimea materialului transportat max. 30 mm)
  • mazăre
  • semințe de chilli
  • cocoa
  • piatră concasată (fracție max. 5 mm, înălțime max. pe banda transportoare 30 mm)
  • deșeuri metalice (zdrobite până la o fracție maximă de 5 mm, ATENȚIE! inoxul și alte metale neferoase nu sunt separate de separatorul magnetic)
  • deșeuri municipale nezdrobite (este necesar să se respecte împrăștierea pe toată lățimea benzii transportoare, înălțimea maximă a materialului 50 mm)
  • deșeuri municipale subdimensionate (fracțiune maximă de 7 mm)
  • alimente pentru animale
  • corn
  • stickere
  • mac (poate fi folosit și pentru maculii întregi)
  • fărină de carne și oase
  • porumb măcinat
  • făină
  • boabe de cacao nezdrobite (înălțimea maximă a materialului transportat este de 50 mm)
  • pellets (înălțimea max. a materialului transportat 50 mm, fracțiune de max. 10 mm)
  • sabie (înălțimea materialului transportat max. 30 mm)
  • grindină de plastic
  • granulat plastic și regranulat
  • cură (nu fierbinte, ci răcit la temperatura de lucru a separatorului magnetic)
  • amestecuri alimentare în vrac
  • pastă de trestie de zahăr uscată (după presare, zdrobită până la o fracțiune de maximum 7 mm)
  • scorie de incinerator (nu trebuie să fie fierbinte, maxim 40 °C, înălțime maximă pe banda transportoare 30 mm)
  • semințe de susan
  • nisip de sticlă
  • glass (zdrobit la o fracțiune de maxim 30x30x30 mm, diametru 30 mm, înălțime maximă 30 mm, la o fracțiune de 20x20x20 mm, diametru 20 mm înălțimea materialului poate fi de 40 mm, verificați mai des partea inferioară a plăcii magnetice)
  • nisip de moară
  • soia
  • materiale de construcție (materiale în vrac până la o fracțiune maximă de 2 mm și o înălțime maximă de 30 mm pe banda transportoare)
  • ciocolată uscată
  • lactoserum uscat
  • ierburi uscate
  • supe instantanee uscate
  • condimente uscate (măcinate fin sau foarte fin zdrobite, fracție maximă de 3 mm)
  • lapte uscate
  • nucă de cocos uscată
  • pesmet (măcinat și zdrobit)
  • amidon uscat, de exemplu, amidon de porumb
  • grindină (fracțiune maximă 5 mm, înălțime pe banda transportoare max. 30 mm)
  • lămâie (fracțiune maximă 5 mm, înălțime maximă pe banda transportoare 30 mm)
  • cală măcinată (măcinată la o fracție maximă de 2 mm, înălțime maximă pe banda transportoare 30 mm)

Nu folosiți separatorul magnetic dacă:

  • condițiile dumneavoastră diferă de cele descrise de noi
  • nu sunteți sigur ce metale magnetice conține materialul dumneavoastră
  • nu ați găsit materialul din care trebuie să extrageți metale magnetice în descrierea de mai sus
  • nu puteți îndeplini niciuna dintre condițiile descrise mai sus pentru instalarea și utilizarea sa

În acest caz, nu este potrivit pentru aplicația dumneavoastră. Vă rugăm să contactați tehnicienii noștri pentru a identifica separatorul magnetic adecvat pentru condițiile dumneavoastră de producție.

Separatorul magnetic nu servește:

  • pentru separarea magnetică a oricăror oțeluri inoxidabile, chiar și a celor care au fost deja decupate sau într-un fel degradate/deformate mecanic
  • pentru a separa, ridica orice metale neferoase nemagnetice
  • ca transportor magnetic pentru manipularea sau deplasarea obiectelor feroase

Separatorul magnetic este utilizat exclusiv în scopurile descrise mai sus. Dacă nu înțelegeți ceva sau dacă aveți îndoieli, contactați experții noștri din departamentul tehnic și de vânzări pentru o ofertă pentru un alt tip de separator magnetic sau pentru clarificarea informațiilor pe care trebuie să le cunoașteți înainte de cumpărare.

Acest separator magnetic nu este destinat utilizării în niciun mediu clasificat ca mediu cu pericol de explozie (ATEX). Dacă aveți nevoie de un separator magnetic cu capacitatea de a fi utilizat într-un mediu cu pericol de explozie, contactați-ne, vă rugăm să ne contactați.

Separatorul magnetic este proiectat pentru utilizare/instalație atât în medii interioare, cât și exterioare. Pentru mediile exterioare, nu se preconizează și nu este permisă instalarea și utilizarea separatorului magnetic fără un acoperiș. Separatorul magnetic trebuie să fie ferit de ploaie, zăpadă și de lumina directă a soarelui. Vă rugăm să rețineți că, dacă este instalat în aer liber, materialul transportat poate fi afectat de condițiile meteorologice și este posibil să nu fie îndeplinite cerințele privind proprietățile materialului pentru buna funcționare a separatorului magnetic.

Să aveți în vedere că, dacă este instalat în aer liber, materialul transportat poate fi afectat de condițiile meteorologice și este posibil să nu fie îndeplinite cerințele privind proprietățile materialului pentru buna funcționare a separatorului magnetic.Curățați placa magnetică în mod regulat pentru a vă asigura că aceasta este lipsită de cantități mari de resturi feromagnetice. Dacă există o cantitate mare de murdărie feromagnetică și placa magnetică nu este curățată, forța magnetică este redusă semnificativ. La curățare, respectați siguranța muncii și purtați mănuși de lucru și ochelari de protecție. Nu vă apropiați de placă cu niciun obiect metalic (magnetic).

Aproape de placă.

Procedură de măsurare a inducției magnetice

Măsurarea se efectuează cu un gaussmetru standard cu o sondă de 0,75 mm în locurile indicate în figura de mai jos. După ce măsurăm toate pozițiile direct pe placa magnetică, înregistrăm valoarea medie și o înscriem în certificat. Măsurați direct pe placa magnetică și apoi la distanțe de 100, 200 și 300 mm. Nu includem aceste valori în certificat. Valorile măsurate direct pe placa magnetică sunt incluse în certificat.

Procedură de măsurare a forței de rupere

Măsurați cu un etalon din oțel lustruit cu diametrul de 10 mm și înălțimea de 20 mm. Măsurătorile se efectuează în locurile indicate în figură. După măsurare, calculăm valoarea medie și o înscriem în certificat.

Pentru informarea dumneavoastră 10 N = aprox. 1 kg.

Ca o confirmare a măsurării și garanție a valorilor măsurate, emitem și includem în livrarea fiecărei bucăți de placă magnetică un raport de măsurare original emis doar pentru placa dvs. magnetică specifică (pe raport indicăm stocul și numărul de serie).
